• Elevatore idraulico CM20QH

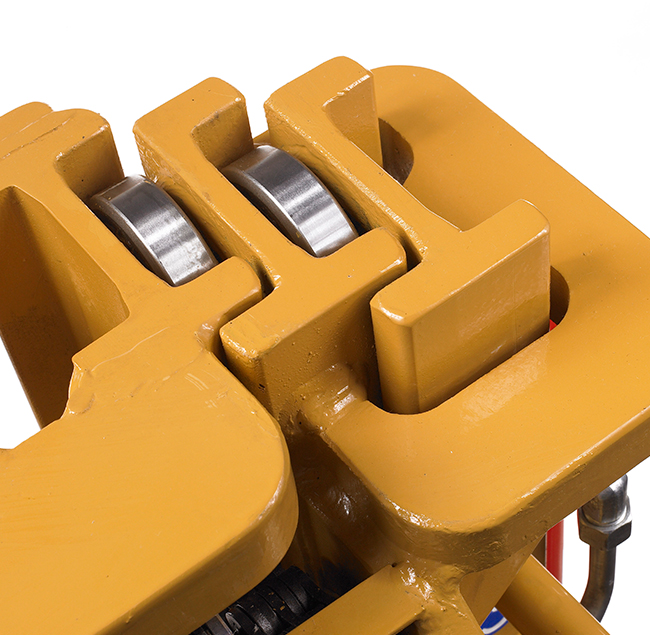

  • Profili in acciaio laminati a caldo

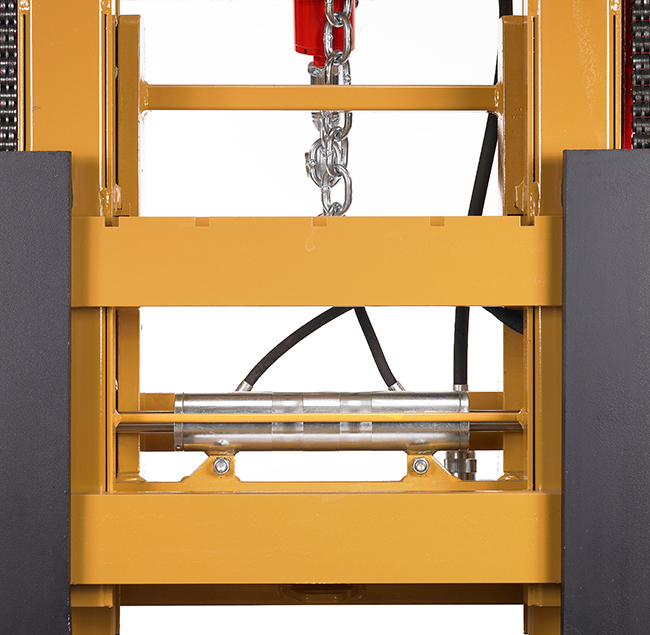

  • Traslatore laterale FEM

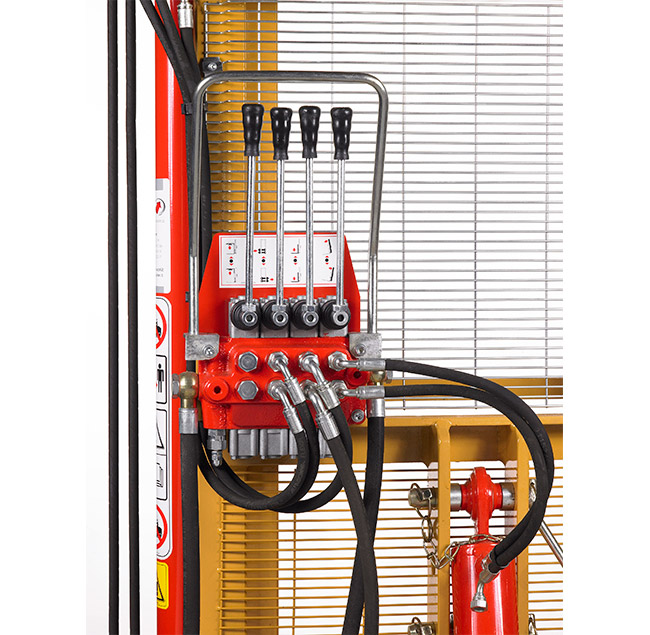

  • Distributore 4 leve

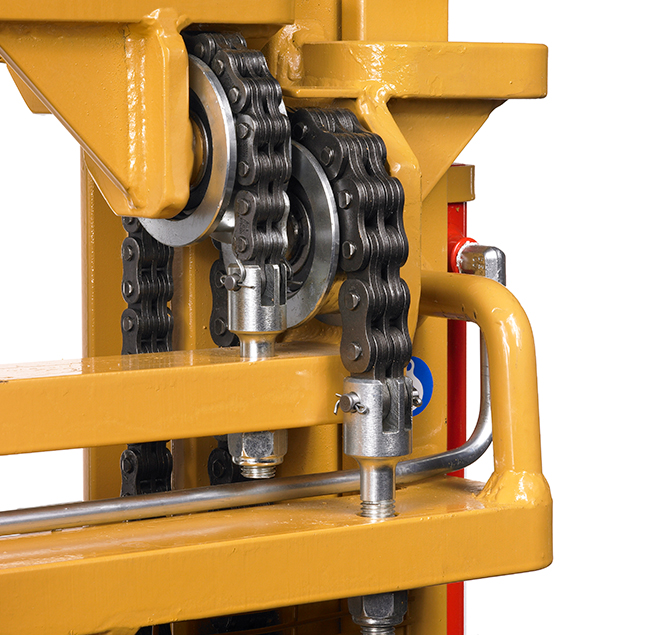

  • Catene di sollevamento tipo ”Fleyer”

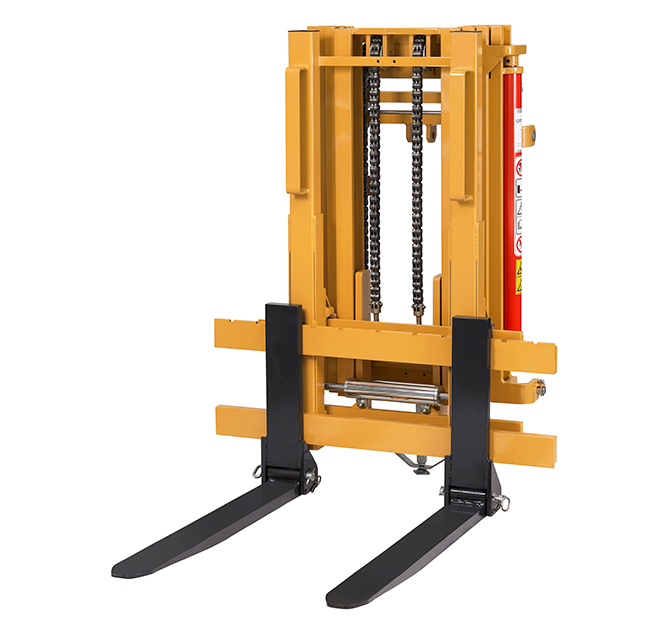

Elevatore idraulico CM 20QH

Elevatore idraulico per trattori di elevata potenza

  • Portata 2000 kg
  • Altezze di sollevamento da 3200 a 6000 mm
  • Minimo ingombro, ideale per montaggio su sollevatore anteriore

Campi di applicazione

Frutticoltura e orticoltura

Categories: ,

Elevatore idraulico CM 20QH è completo di

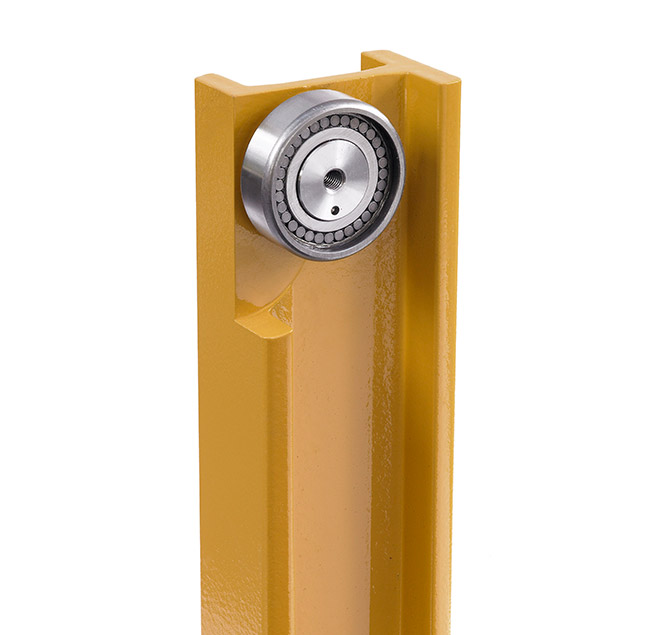

  • Cuscinetti radiali a rulli cilindrici
  • Quattro catene di sollevamento “Fleyer”
  • Profili in acciaio ad “U” ed “H” laminati a caldo
  • Due cilindri laterali di sollevamento a doppio effetto
  • Attacchi a 3 punti cat. 2/3
  • Distributore idraulico a 4 leve

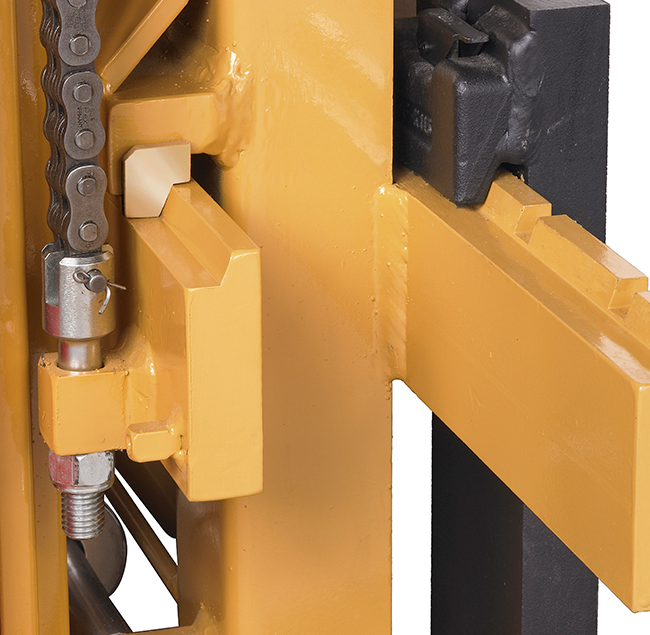

  • Traslatore laterale tipo FEM a scorrimento su pattini in bronzo
  • Tubi con avvolgitore

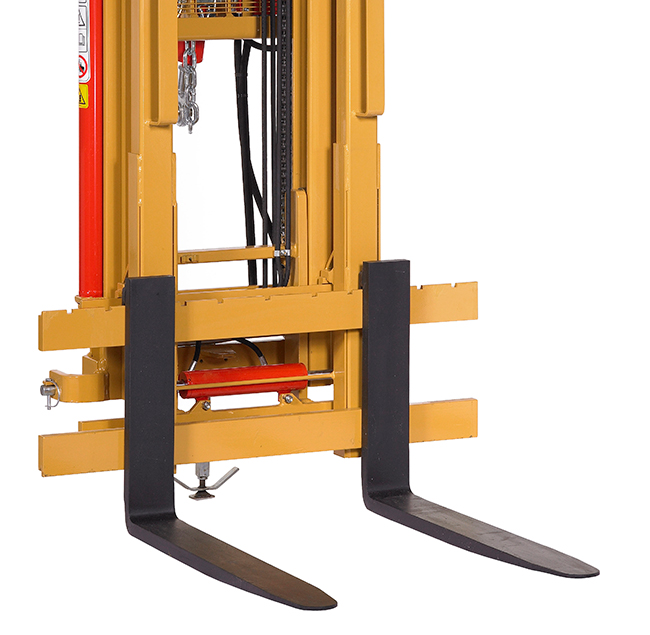

  • Forche tipo FEM
  • Cilindro di brandeggio con snodo regolabile
  • Tubi di collegamento

Accessori opzionali
Quadruplex
Modelli C
mm		 H
mm		 P
Kg		 B
mm		 A
mm		 L
mm		 E
mm		 D
mm		 Q
Kg
 20 QH 2700 2700 1450 700 1100 1950 800 240+1000 500 2000
 20 QH 3200 3200 1550 750 1100 1950 800 240+1000 500 2000
 20 QH 3600 3600 1650 780 1350 2450 800 240+1000 500 2000
 20 QH 4000 4000 1750 820 1350 2450 800 240+1000 500 2000
 20 QH 4500 4500 1875 870 1350 2450 800 240+1000 500 2000
 20 QH 5200 5200 2050 960 1350 2450 800 240+1000 500 2000
 20 QH 6000 6000 2250 1160 1350 2450 800 240+1000 500 2000


C  Altezza di sollevamento
H Ingombro max
P Peso
B Apertura minima
A Apertura max
L Larghezza elevatore
E Larghezza forche
D  Baricentro del carico
Q  Portata max
Questo contenuto è bloccato.
Per visualizzare il video devi accettare i cookie.
Modifica preferenze cookie

Scheda Tecnica

    Acconsento al trattamento dei miei dati personali.Leggi la Privacy Policy.

    RELATED PRODUCTS

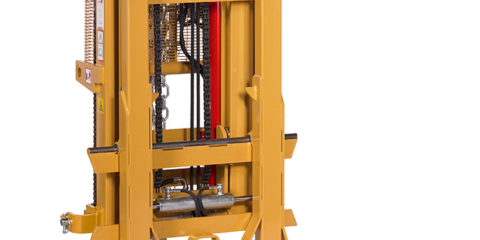

    Elevatore idraulico CM16QHAL
